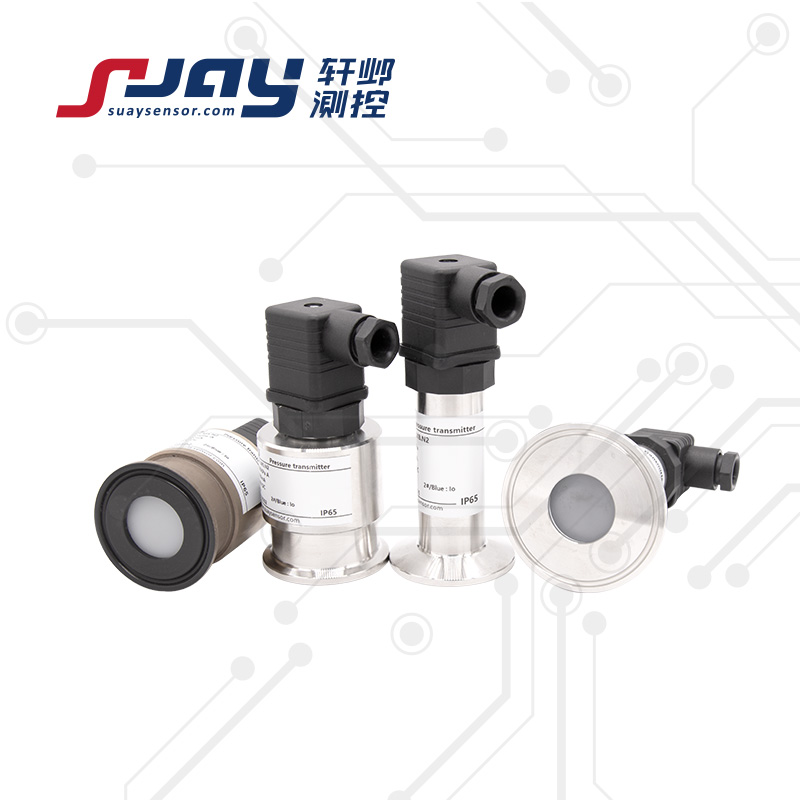

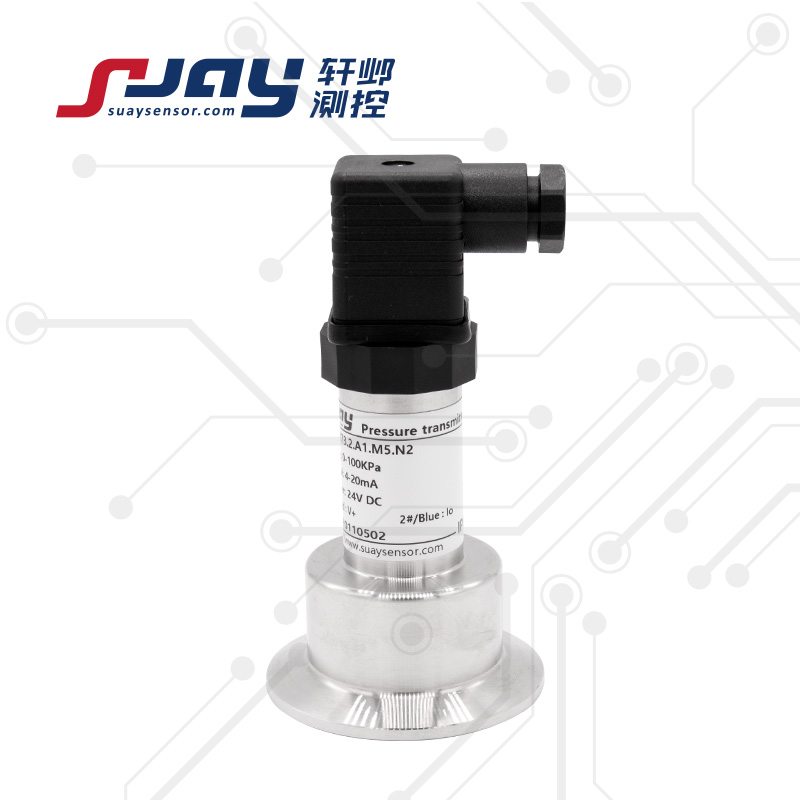

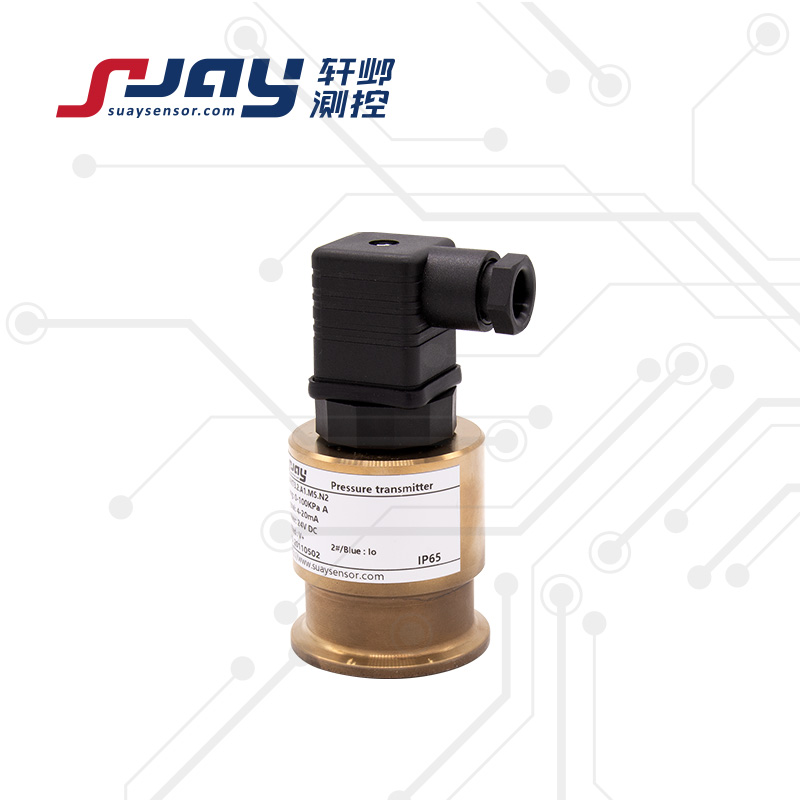

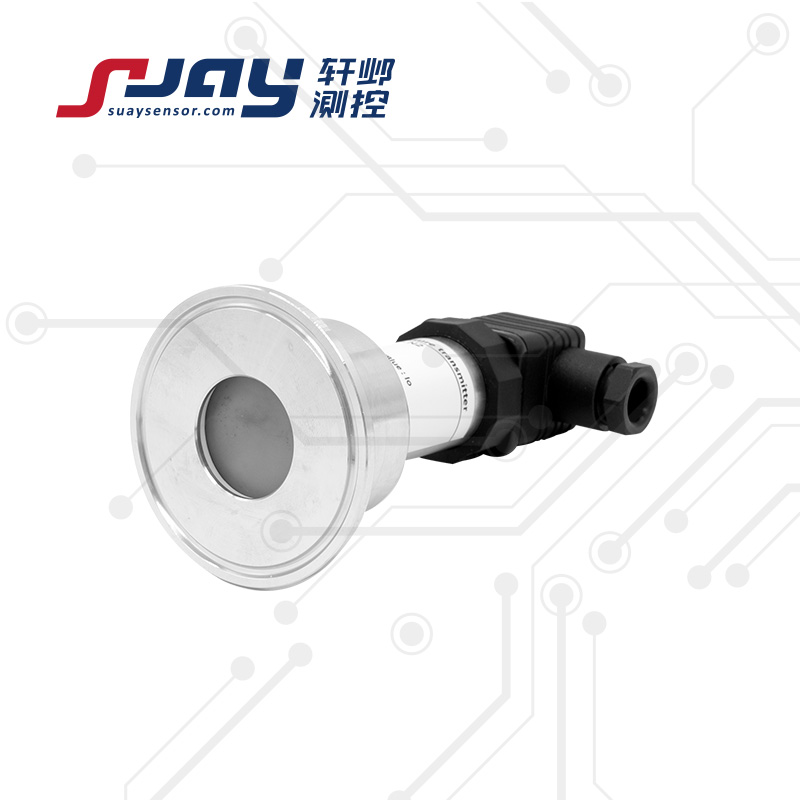

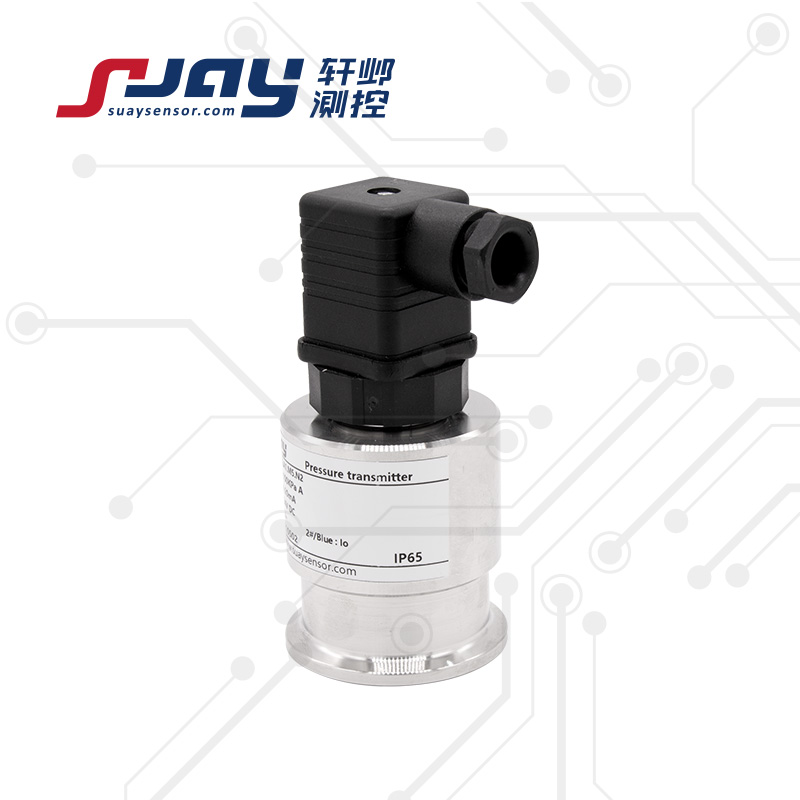

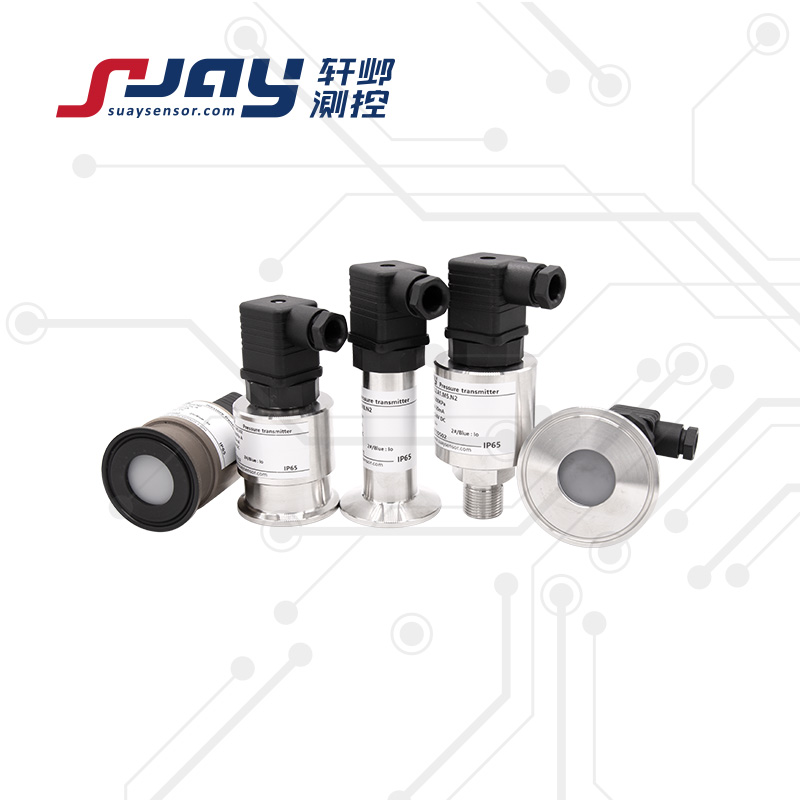

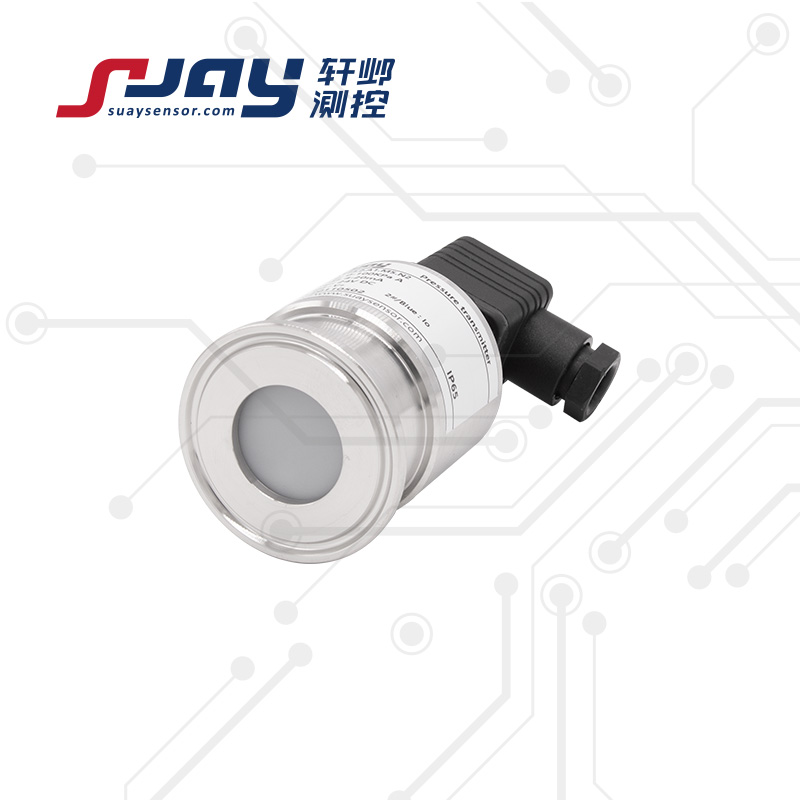

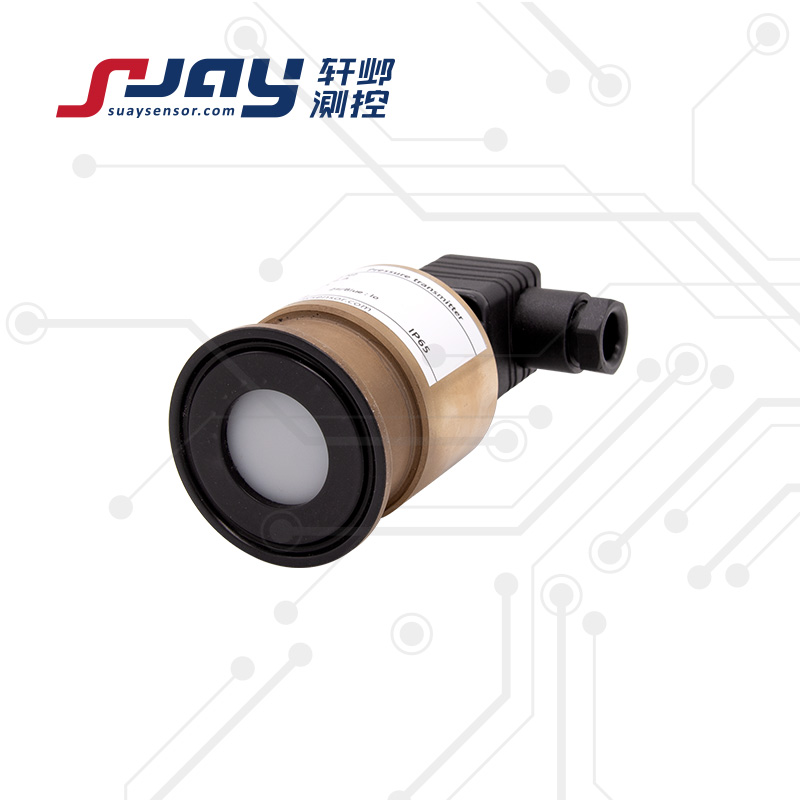

SUAY73 衛生平膜型壓力變送器采用干式平膜的結構設計，是為食品、藥品行業特殊設計的一款壓力變送器。采用進口高精度固態壓力傳感器，輔以線性修正和溫度補償，提高了產品的精度和穩定性。該產品適用于衛生級別要求高、粘稠介質需要定時清理的特殊工況。廣泛應用于食品衛生行業、醫療設備、制藥業、污水處理系統、粘稠介質的壓力測量等。
粘稠介質的壓力測量
制藥行業設備
醫療設備制造系統
污水處理系統
食品衛生生產系統
SUAY73 衛生平膜型壓力變送器采用平膜的的結構設計，是專門為食品、藥品行業特殊設計的一款壓力變送器。采用進口高精度固態壓力傳感器，并對溫度和非線性進行了數字化補償。該產品適用于衛生級別要求高、粘稠介質需要定時清理的特殊工況。廣泛應用于食品衛生行業、醫療設備、制藥業、污水處理系統、粘稠介質的壓力測量等。
可根據用戶的具體要求特殊設計、定制，滿足各種實際應用需求。
l 平膜結構，易清洗
l 測量范圍寬，可從-100KPa至40MPa
l 精度高、穩定性好
l 全不銹鋼結構，適用不同工況環境要求，高可靠性
l 該產品可提供RS485輸出（SUAY 自定義協議、MODBUS、浮點數）
| 測量范圍 | -100KPa-0-1KPa...40MPa | |
| 測量介質 | 氣體/液體/粘稠介質 | |
| 傳感器膜片 | 氧化鋁陶瓷 | |
| 壓力接口 | M27*2 DN20 KF25（典型） | |
| 靜態精度① | ±0.1%FS ±0.25%FS ±0.5%FS | |
| 信號輸出/供電 | 4-20mA/HART 0-5V 0-10V 1-5V | 12-30VDC(典型24VDC) |
| 0.5-4.5V | 5VDC/12-30VDC(典型24VDC) | |
| 數字信號輸出RS485 | 5VDC/5-16VDC/24VDC | |
| 工作溫度 | -25～85℃ | |
| 補償溫度 | -10～70℃ | |
| 貯存溫度 | -40～100℃ | |
| 長期穩定性 | 典型：±0.1%FS/年 不超過：±0.2%FS/年 | |
| 零點溫度漂移 | 典型：±0.02%FS/℃ 不超過：±0.05%FS/℃ | |
| 靈敏度溫度漂移 | 典型：±0.02%FS/℃ 不超過：±0.05%FS/℃ | |
| 過載能力 | 2 倍滿量程壓力或最大 110MPa（取最小值） | |
| 有效測量壽命 | ﹥106壓力循環（P:10-90%FS） | |
| 抗振動性 | 20g，（IEC 60068-2-6） | |
| 抗沖擊性 | 20g，11mS | |
| 響應時間 | ≤1ms | |
| 分辨率 | 大于10-5（通常受限采集顯示設備，理論無限?。?/span> | |
| 負載電阻 | ≤（U-12）/0.02 Ω（電流輸出） >100KΩ（電壓輸出） | |
| 絕緣電阻 | 200M?，100VDC | |
| 電氣連接 | 接插件或直出電纜2m | |
| 接口及殼體材料 | 304/316L不銹鋼 | |
| 外殼防護 | IP65（插頭型） IP67（電纜型） | |
| 安全防爆 | Ex iaⅡ CT6（本安） | |
| 密封圈 | 氟橡膠 | |
| 產品重量 | 約400克 | |
注：①包含非線性、遲滯和重復性
選型參數對照表
| 型號 | 量程 | 精度 | 輸出 | 安裝螺紋 | 電氣連接 | 特定參數 |
| SUAY73 | -100KPa~0 ...1KPa ...40MPa 量程可選 | 4:±0.1%FS 2:±0.25%FS 1:±0.5%FS | A1:4-20mA V1:0-5V V2:1-5V V3:0-10V V4:0.5-4.5V D:RS485 V0:定制 | M1:M27*2 M5:DN20 M7:KF25 M0:定制 | N1:直出2米 N2:赫斯曼 插頭 | S:抗干擾 L:顯示 E:本安防爆 |
| SUAY73.2.A1.M7.N1.E | ||||||
選型提示：
1. 被測介質應與產品接觸的材料相兼容，
2. 選型附加功能代號"E” 本安防爆型，須經安全柵供電。
3. 其它特殊要求，敬請與本公司商洽，并在訂單中注明。
