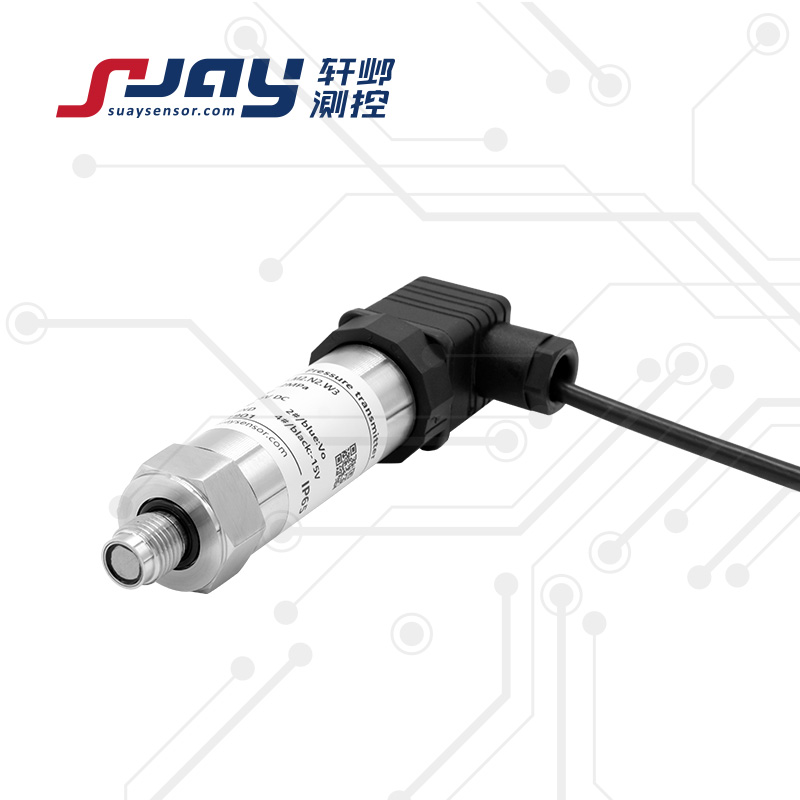

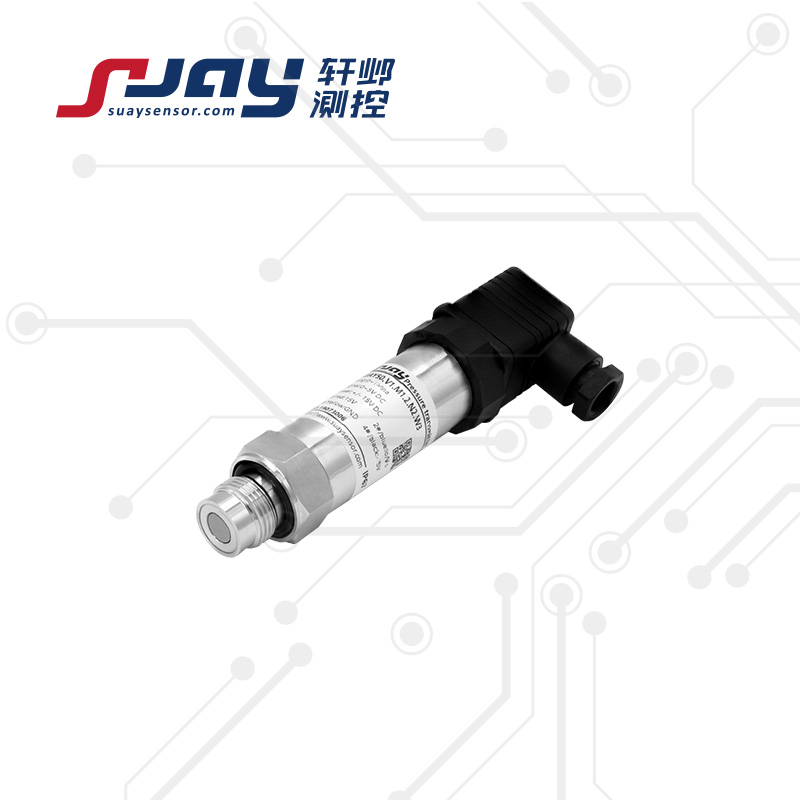

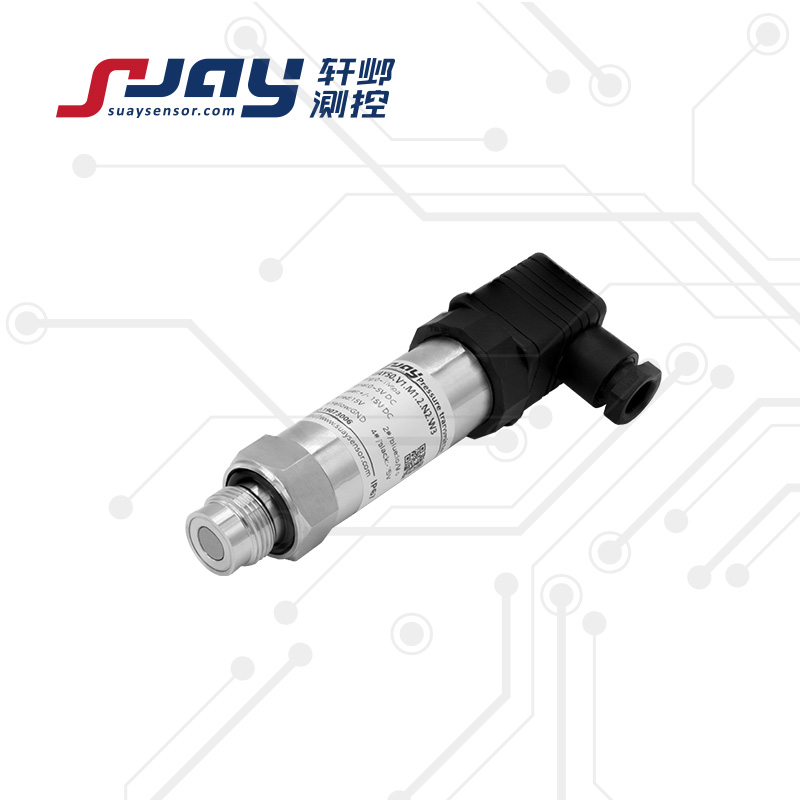

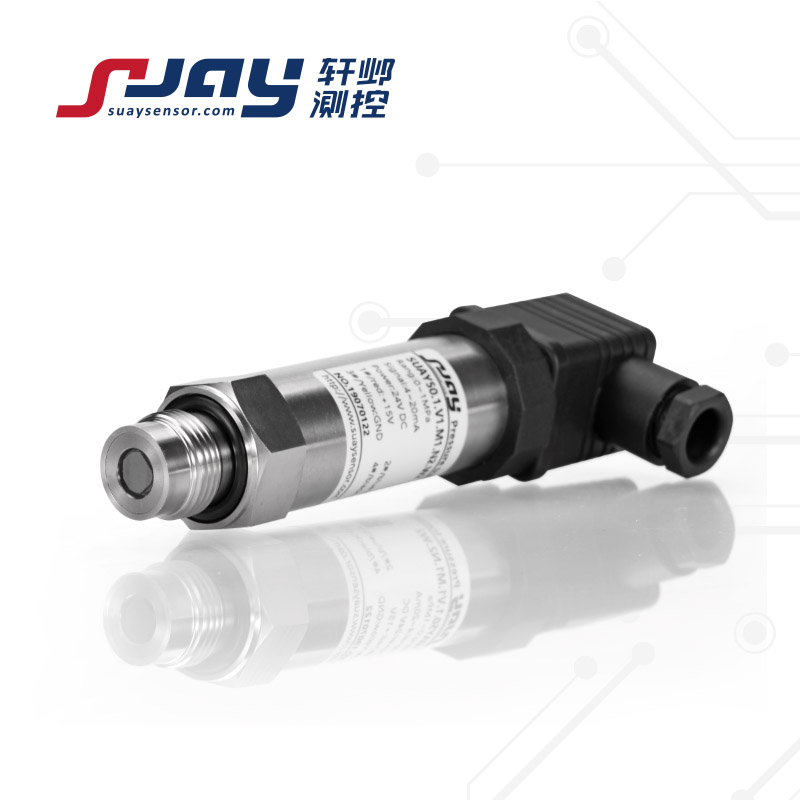

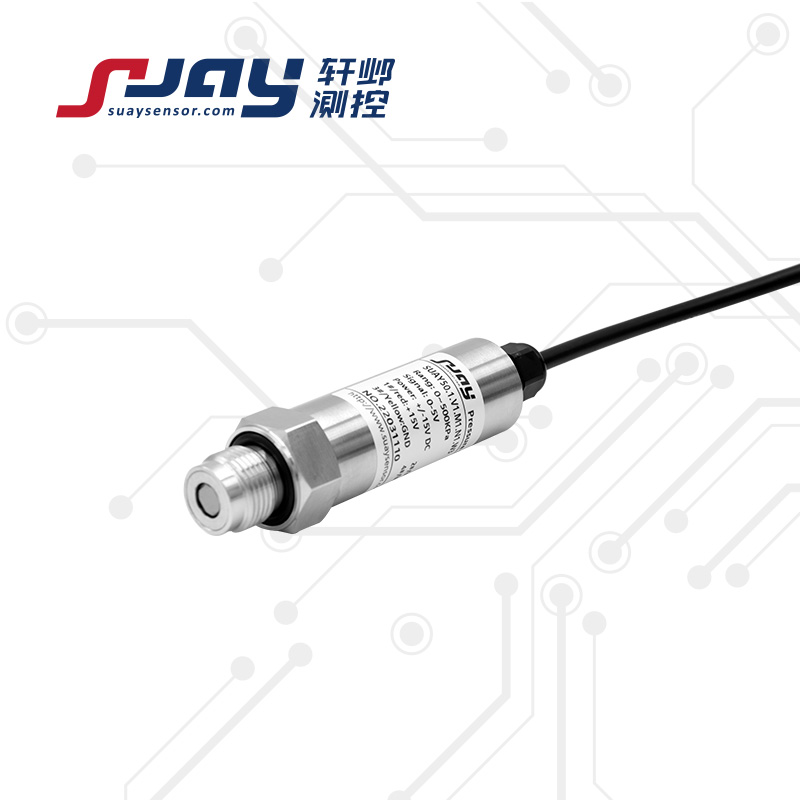

SUAY50 高頻壓力傳感器、高頻動態壓力變送器是采用德國進口高固有頻率的壓敏元件，高性能、寬頻帶的信號處理電路，傳感器固有頻率可達1-2MHz，可測量帶寬0-200KHz范圍內的高頻壓力變化，壓力量程從-100KPa~0~10Kpa...100MPa，根據用戶需要標定量程，小尺寸的感壓核心，從而使得傳感器具有極高的固有頻率、寬廣優良的帶寬，以及亞微秒的上升時間（極為陡峭的上升沿）、干凈的幅頻特性曲線，配合SUAY高輸入阻抗、低輸出阻抗、低噪聲、高頻響信號處理電路，滿足動態測壓的需要。
燃?xì)獗茖嶒?/span>
化爆實驗
水下兵器爆破
瞬間沖擊壓力檢測
風洞測壓實驗
動態往復壓力檢測
路橋縮模試驗
液壓動力機械實驗
軌道交通模擬實驗壓力檢測
高固有頻率，寬廣的通頻帶
uS級的上升時間，陡峭的上升沿
干凈的幅頻特性曲線
先進、穩定的處理電路，抗干擾性能優良
| 測量范圍 | -100KPa~0-10KPa...1MPa...100MPa | |
| 測量介質 | 與316不銹鋼兼容的氣體或液體 | |
| 靜態精度① | ±0.1%FS ±0.25%FS ±0.5%FS | |
| 固有頻率 | 180KHz-500KHz 500KHz-1MHz 1MHz-2MHz | |
| 變送器帶寬 | 0-1KHz...3 KHz 0-20 KHz 0-200 KHz | |
| 上升時間 | 0-60...100uS 0-1...10uS 0-0.2...5uS | |
| 信號輸出/供電 | 0-5V 0-10V | ±15VDC（典型） |
| 4-20mA 0-5V 0-10V 1-5V | 12-30VDC（典型24VDC） | |
| mV信號 | 恒壓源/恒流源 | |
| 工作溫度 | -40～85℃ 特殊使用可達1200℃ | |
| 補償溫度 | -10～60℃ | |
| 貯存溫度 | -40～100℃ | |
| 長期穩定性 | 典型：±0.1%FS/年 不超過：±0.2%FS/年 | |
| 零點溫度漂移 | 典型：±0.02%FS/℃ 不超過：±0.05%FS/℃ | |
| 靈敏度溫度漂移 | 典型：±0.02%FS/℃ 不超過：±0.05%FS/℃ | |
| 過載能力 | 1.5~2倍滿量程壓力 | |
| 有效測量壽命 | ﹥10^6壓力循環（P:10-90%FS） | |
| 分辨率 | 大于10-5（通常受限采集顯示設備，理論無限?。?/span> | |
| 抗振動性 | 10g， <2KHz | |
| 抗沖擊性 | 50~100 g，10mS | |
| 負載電阻 | ≤（U-12）/0.02 Ω（電流輸出） >100KΩ（電壓輸出） | |
| 絕緣電阻 | 200M?，100VDC | |
| 壓力接口 | M20*1.5（典型）； G1/4（可選） | |
| 電氣連接 | 接插件或直出電纜2m | |
| 接口及殼體材料 | 304/316L不銹鋼 | |
| 外殼防護 | 插頭型（IP65） 電纜型（IP67） | |
| 安全防爆 | Ex iaⅡ CT6（本安） | |
| 密封圈 | 氟橡膠 | |
| 產品重量 | 約200克 | |
| 型號 | 量程 | 精度 | 輸出 | 安裝螺紋 | 電氣連接 | 特定參數 |
| SUAY50 | -100KPa~0 ...10KPa ...100MPa 量程可選 | 4:±0.1%FS 2:±0.25%FS 1:±0.5%FS | A1:4-20mA V1:0-5V V2:1-5V V3:0-10V V0:定制 | M1:M20*1.5 M2:G1/4 可選： M3:G1/2 M0:定制 | N1:直出2米 N2:赫斯曼插頭 N3:航空插頭 | W1:0-1...3KHz W2:0-20KHz W3:0-200KHz E:本安防爆 |
| SUAY50.2.V1.M1.N1.W2.E（0-1MPa） | ||||||
